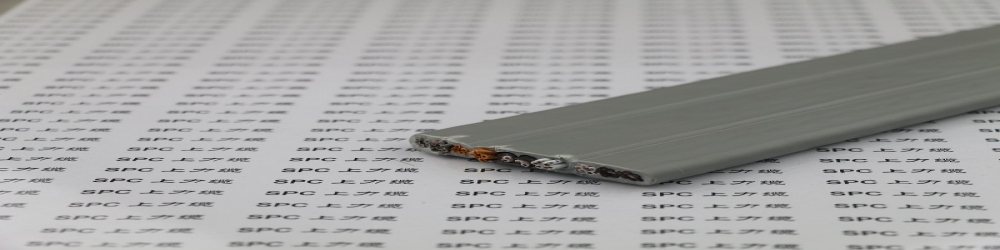

SPCLIGHTING-FLAT-YY-TV舞臺升降燈光用扁平帶狀電纜帶視頻線

電纜名稱：

SPCLIGHTING-FLAT-YY-TV舞臺升降燈光用扁平帶狀電纜帶視頻線  舞臺燈光組合控制扁電纜  舞臺燈光用視頻電源扁電纜  舞臺燈光用組合通信扁電纜  舞臺LED升降燈專用通訊扁電纜  LED燈具用多芯帶視頻扁平電纜  LED多芯帶狀電纜線  舞臺升降機用扁平電纜  升降機燈光專用扁平軟電纜  卷盤用視頻扁電纜  移動卷盤用復合扁平電纜  柔性卷盤帶狀電源加視頻組合扁電纜  高柔性移動卷盤扁電纜  彈性體護套扁電纜  彈性體多芯帶狀軟電纜

電纜應用：

舞臺燈桿、移動舞臺機械設備及各類電氣裝置傳輸電能、視頻或信號

安裝工程、工業自動化、機電成套設備、機床、物流傳輸系統、生產線等控制系統

適合干燥或潮濕的室內頻繁移動

室外露天安裝，必須做好防紫外線防護

電纜結構：

導體：多股束絞細絲導體，符合VDE 0295及IEC 60288第5類導體

絕緣：特殊PVC混合料

芯線：彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）

（信號屏蔽線：根據客戶要求選用）

芯線排列：一字、梅花或組合

視頻線：75-5或75-3（可根據客戶要求定制）

護套：特殊PVC混合料

護套顏色：灰色、橙色、黑色，可根據客戶需要定選用各種顏色

電纜特性：

電纜的長期工作溫度應不超過70℃

柔軟、耐寒、耐腐蝕性能佳

一字排列：自由使用長度不大于35米，移動速度不大于1.6米/秒

梅花排列：自由使用長度不大于80米，移動速度不大于4米/秒

（超過上述使用長度和移動速度時，建議增加加強件）

阻燃性：阻燃自熄符合IEC 60332-1

電纜技術參數：

工作電壓：300/500V

測試電纜：2500V

導體電阻20℃ ：根據VDE 0295及IEC 60228第5類，多股細絞銅絲

絕緣電阻：≥ 20 MΩ/km （20℃）

彎曲半徑： 移動安裝 10 X D（電纜外徑）

工作溫度： 移動安裝 - 15 ~ +70℃

電纜名稱電纜型號額定電壓芯數導體結構標稱截面 mm2

舞臺升降燈光用扁平帶狀電纜帶視頻線SPCLIGHTING-FLAT-YY-TV（一字排列）300/500V2 ~ 24多股絞合導體0.2 ~ 2.5

舞臺升降燈光用扁平帶狀電纜帶視頻線SPCLIGHTING-FLAT-YY-TV（梅花或組合排列）300/500V4 ~ 100多股絞合導體0.2 ~ 185注：以上規格為常用型，可根據用戶要求定制特殊規格
