MVFPT煤礦變頻裝置用金屬屏蔽中壓橡套軟電纜

MVFPT煤礦變頻裝置用金屬屏蔽中壓橡套軟電纜

電纜名稱：

MVFPT煤礦變頻裝置用金屬屏蔽中壓橡套軟電纜   MVFPT礦用變頻高壓軟電纜  煤礦用金屬屏蔽變頻軟電纜

電纜應用：

各類礦井中移動變頻裝置設備的電源連接

防爆區域移動式或半移動式的自動化設備、成套控制柜、機械工程等的變頻裝置的連接

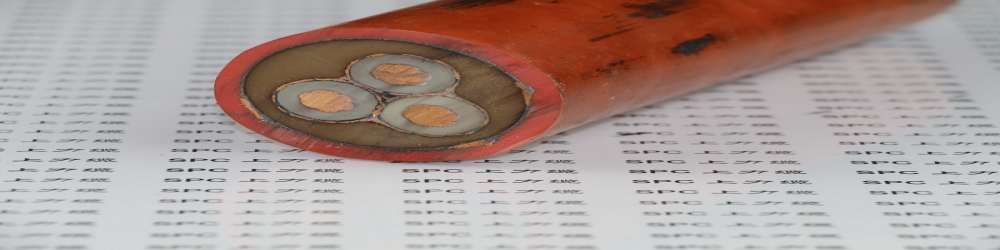

電纜結構：

導體：鍍錫銅絲絞合，符合MT818.1-2009中5.1的規定

導體屏蔽：半導電擠包或半導電帶包+半導電擠包（3.6/6KV及以上）

絕緣：XJ-30A橡膠

絕緣屏蔽：半導電擠包+金屬/纖維編織層或半導電擠包層+半導電帶繞包層+金屬/纖維編織層，符合MT818.1-2009中5.4的規定

地線：半導電擠包

芯線：芯線3+3絞合成纜，彩色或編碼芯線 ，符合MT818.1-2009中8.2的規定

總屏蔽：鋁塑復合帶繞包+鍍錫銅絲編織屏蔽

護套：HX-03A橡膠

護套顏色：黑色（0.38/0.66KV）

黃色（0.66/1.14KV）

黑色（1.9/3.3KV）

電纜特性：

電纜的長期工作溫度應不超過65℃

可靠的電路安全防護性能

耐潮濕、能承受中等的機械應力

具有較強的抗電磁干擾能力

阻燃性：符合MT818.1-2009中單根垂直燃燒實驗及MT818.1-2009成束燃燒實驗要求

技術參數：

工作電壓：3.6/6KV        6/10KV         8.7/10KV

測試電壓：12.5KV/5min   21KV/5min     30.5KV/5min

絕緣電阻：符合MT818.5-2009中表5的規定

彎曲半徑：6 X D（電纜外徑）

工作溫度：固定安裝 -20 ~ +65℃
