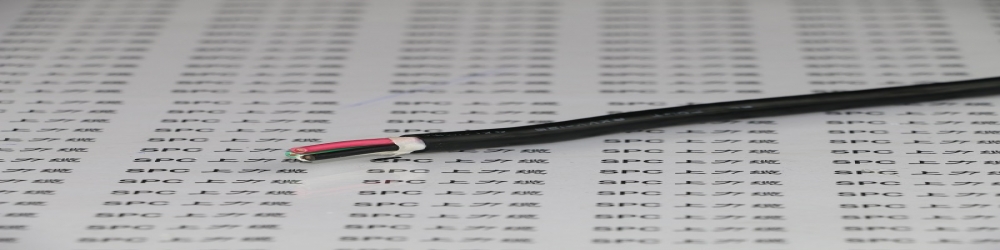

SPCMOTOR-125-YY電機繞組引接多芯軟電纜 F級引接線

電纜名稱：

SPCMOTOR-125-YY電機繞組引接多芯軟電纜 F級引接線電機延長多芯護套電纜震動電機引出線鋁殼微型電機連接線電機引接線電機引出線盤式電機旁磁電機錐形電機手搖電機單項電機異步電機 Y系列電纜 Y2系列電纜 YVF系列電纜 YEJ系列電機三相異步電機變頻調速電機電磁制動電機風機專用電機

電纜應用：

風機電機、高溫電機、電機控制器、Y系列電機等F級絕緣及以下

移動電器、電動工具、儀器儀表、電子設備、電信機房、成套控制柜、照明工程、機械設備及自動化裝置的移動連接

電纜產品結構：

導體：多股裸銅絲或鍍錫銅絲絞合，符合JB/T 6213.1-2006中5.1的規定，第5類導體

絕緣：特殊耐漆125度混合料

芯線：芯線絞合成纜，芯線顏色符合GB/T 5023.1及JB/T 8734.1中的優先色譜選用

彩色或編碼芯線，3芯以上帶黃綠雙色線（可選）

護套：特殊耐漆125度混合料

護套顏色：黑色或灰色，可根據客戶需要定選用各種顏色

電纜特性：

電線的長期工作溫度應不超過125℃

耐低溫、耐油、耐酸堿、耐潮濕

浸漆烘培溫度155℃：16小時不開裂、不變形

電纜技術參數：

絕緣電阻：≥ 20 MΩ . Km （20℃）

最小彎曲半徑：固定安裝 4 X D（電纜外徑）

偶爾移動 6 X D（電纜外徑）

工作溫度：固定安裝 - 30 ~ +125℃

偶爾移動 - 20 ~ +125℃

規格范圍：

型號	額定電壓	芯數	導體結構	標稱截面 mm²	執行標準
SPCMOTOR-125-YY	500V	2 ~ 61	多股絞合導體	0.12 ~ 240	QB/T 6213.6-1996
SPCMOTOR-125-YY	1000V	2 ~ 61	多股絞合導體	0.12 ~ 240	QB/T 6213.6-1996
SPCMOTOR-125-YY	3000V	2 ~ 61	多股絞合導體	0.12 ~ 240	QB/T 6213.6-1996
SPCMOTOR-125-YY	6000V	2 ~ 12	多股絞合導體	1.0 ~ 240	QB/T 6213.6-1996
SPCMOTOR-125-YY	10000V	2 ~ 12	多股絞合導體	1.0 ~ 240	QB/T 6213.6-1996
SPCMOTOR-125-YY	15000V	2 ~ 12	多股絞合導體	1.0 ~ 240	QB/T 6213.6-1996
注：以上規格為常用型，可根據用戶要求定制特殊規格
