GYTA58松套管普通鎧裝阻燃光纜

GYTA58松套管普通鎧裝阻燃光纜

產品描述：

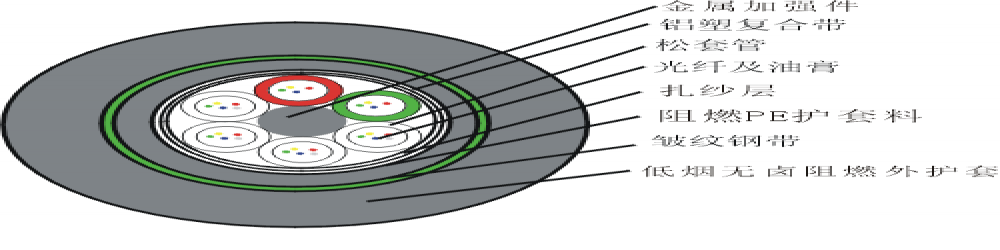

   GYTA58光纜的結構是將單模或多模光纖套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。 纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯墊層，5-12根松套管(和填充繩)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。纜芯外縱包鋁塑復合帶并擠上一層聚乙烯內護層，雙面涂塑鋼帶(PSP)縱包后低煙無鹵阻燃護套成纜。光纜可以是領示色譜或全色譜。

產品工藝特點：

? 精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性

? 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護

? 良好的抗壓性及柔軟性

? 低煙無鹵阻燃護套具有優良的阻燃性能及耐環境應力開裂性能

? 采用下列措施來確保光纜的防水性能

    單根鋼絲中心加強件

    松套管內填充特種纖膏

    100%纜芯填充

    雙面涂塑鋼帶(PSP)提高光纜的防透潮能力

    良好的阻水材料防止光纜縱向滲水

技術參數：

光纜芯數 光纜直徑 光纜重量 允許拉伸力 允許壓扁力

(mm) (kg/km) 長期/短期(N) 長期/短期(N/10cm)

2-30 12.4 183 1000/3000 1000/3000 （5單元絞合）

2-36 13.0 209 1000/3000 1000/3000

32-60 13.5 209 1000/3000 1000/3000 （5單元絞合）

62-72 14.2 245 1000/3000 1000/3000

38-72 14.2 245 1000/3000 1000/3000

74-96 15.6 275 1000/3000 1000/3000

98-120 17.0 315 1000/3000 1000/3000

122-144 18.4 360 1000/3000 1000/3000

146-216 18.5 360 1000/3000 1000/3000

使用溫度：－40℃至＋60℃

彎曲半徑：靜態 12.5倍光纜外徑

動態25倍光纜外徑

適用：管道、架空、直埋
