GYFTA53松套管加強鎧裝光纜

GYFTA53松套管加強鎧裝光纜

產品描述：

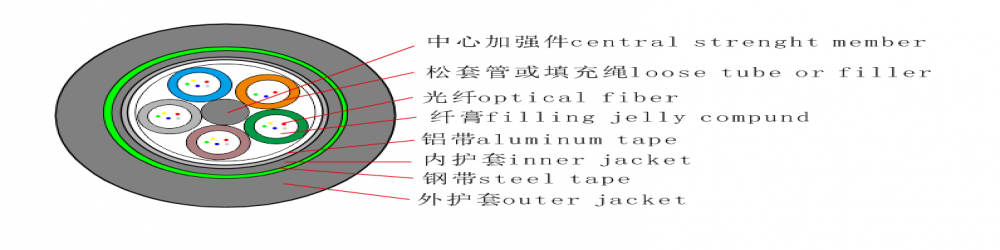

   GYFTA53光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。 纜芯的中心是一根非金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯，5-12根松套管(和填充繩)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。涂塑鋁帶(APL)縱包后擠上一層聚乙烯護層，雙面涂塑鋼帶(PSP)縱包后聚乙烯外護套成纜。光纜色譜可以是領示色譜或全色譜。

產品特點：

? 精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性

? 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護

? 良好的抗壓性及柔軟性

? PE護套具有很好的抗紫外輻射性能及耐環境應力開裂性能

? 采用下列措施來確保光纜的防水性能

    單根鋼絲中心加強件

    松套管內填充特種纖膏

    100%纜芯填充

    涂塑鋁帶(APL)防潮層及雙面涂塑鋼帶(PSP)提高光纜的防透潮能力

    良好的阻水材料防止光纜縱向滲水

技術參數：

光纜芯數 光纜直徑 光纜重量 允許拉伸力 允許壓扁力

(mm) (kg/km) 長期/短期(N) 長期/短期(N/10cm)

2-30 12.4 150 1000/3000 1000/3000 (5單元絞合)

2-36 13.0 174 1000/3000 1000/3000

32-60 13.5 185 1000/3000 1000/3000 (5單元絞合)

38-72 14.2 207 1000/3000 1000/3000

62-72 14.2 207 1000/3000 1000/3000

74-96 15.6 236 1000/3000 1000/3000

98-120 17.0 274 1000/3000 1000/3000

122-144 18.4 313 1000/3000 1000/3000

146-216 18.4 323 1000/3000 1000/3000

使用溫度：－40℃至＋60℃

彎曲半徑：靜態 12.5倍光纜外徑

動態  25倍光纜外徑

適用：管道、架空、直埋
