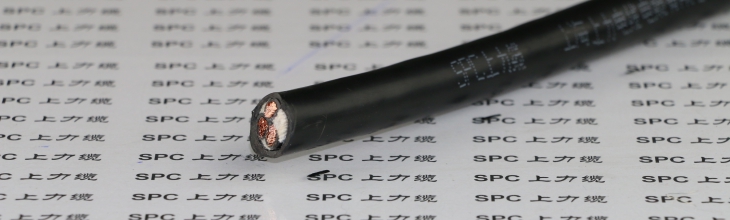

拖鏈電纜 SPCFLEX-CHAIN-YY 耐折彎 耐油

拖鏈電纜名稱：

SPCFLEX-CHAIN-YY拖鏈電纜 中度拖鏈電纜 柔性拖鏈電纜 高柔性拖鏈電纜 PVC拖鏈電纜 PVC中度拖鏈電纜 坦克鏈拖鏈電纜 系統拖鏈電纜 YY-FD拖鏈電纜 YY拖鏈電纜 HIFLEX拖鏈電纜 CHAIN拖鏈電纜 JZ-YY電纜 JZ-YY拖鏈電纜 JB-YY電纜 JB-YY拖鏈電纜 OZ-YY電纜 OB-YY拖鏈電纜

拖鏈電纜應用：

動力拖鏈或移動機械部件

工業自動化、機電成套設備、數控機床、物流傳輸系統、機械自動化、生產線、設備安裝工程、控制系統等

用于動力、控制、測量及調節電路

適合干燥，潮濕及水油混合物的室內或室外，不能直埋地下

拖鏈電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊PVC混合料

芯線：芯線絞合成纜，芯線顏色符合VDE 0293

彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）

SPCFLEX-CHAIN-JZ-YY黑色芯線、白色數字編碼、帶黃綠雙色線

SPCFLEX-CHAIN-JB-YY彩色芯線、帶黃綠雙色線

SPCFLEX-CHAIN-OZ-YY黑色芯線、白色數字編碼、不帶黃綠雙色線

SPCFLEX-CHAIN-OB-YY彩色芯線、不帶黃綠雙色線

護套：特殊改性PVC混合料

護套顏色：黑色、灰色或橙色，可根據客戶需要定選用各種顏色

電纜特性：

電纜的長期工作溫度應不超過70℃

防水、耐油、耐寒、耐磨、抗紫外線

能承受中等的機械應力

適用于拖鏈系統中頻繁連續彎曲300萬次

阻燃特性：符合VDE 0472-804部分B類測試標準和IEC 60332-1-2

技術參數：

工作電壓：300/500V   450/750V   600/1000V

測試電纜：2000V      2500V      3500V

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

彎曲半徑： 固定安裝 4 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為7.5 X D（電纜外徑）

當行程≥10米時，彎曲半徑為10 X D（電纜外徑）

移動特性：敷設行程：50米，加速度20米/秒2，移動速度≤2米/秒

彎曲壽命：30次/分鐘，>300萬次

工作溫度：固定安裝 -30 ~ +70℃

移動安裝 - 5 ~ +70℃

外護套抗油性：符合IEC60811-2-1

規格范圍：
