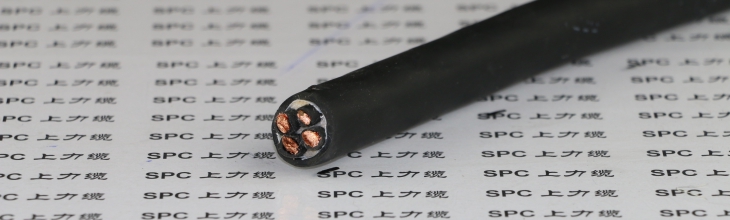

高柔性拖鏈電纜 SPCFLEX-CHAIN-TP-YP 雙絞屏蔽型

高柔性拖鏈電纜 SPCFLEX-CHAIN-TP-YP 雙絞屏蔽型

電纜名稱：

SPCFLEX-CHAIN-TP-YP高柔性拖鏈電纜 數控拖鏈電纜|經濟型拖鏈電纜|PUR護套拖鏈電纜|PUR護套柔性拖鏈電纜|高柔性拖鏈系統專用電纜|坦克鏈系統拖鏈電纜|YP-FD拖鏈電纜|YP拖鏈電纜聚氨酯防水電纜|聚氨酯抗撕裂電纜

柔性拖鏈電纜電纜應用：

動力拖鏈或移動機械部件

工業自動化、機電成套設備、數控機床、物流傳輸系統、機械自動化、生產線、設備安裝工程、控制系統等

用于動力、控制、測量及調節電路

適合干燥，潮濕及水油混合物的室內或室外，不能直埋地下

柔性拖鏈電纜TP-YP拖鏈電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊TPE混合料

芯線：芯線絞合成纜，芯線顏色符合VDE 0293

彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）

SPCFLEX-CHAIN-TP-JZ-YP黑色芯線、白色數字編碼、帶黃綠雙色線

SPCFLEX-CHAIN-TP-JB-YP彩色芯線、帶黃綠雙色線

SPCFLEX-CHAIN-TP-OZ-YP黑色芯線、白色數字編碼、不帶黃綠雙色線

SPCFLEX-CHAIN-TP-OB-YP彩色芯線、不帶黃綠雙色線

護套：特殊PUR混合料

護套顏色：黑色、灰色或橙色，可根據客戶需要定選用各種顏色

拖鏈電纜特性：

電纜的長期工作溫度應不超過80℃

抗撕裂、耐油、耐磨、耐寒、耐腐蝕、耐化學腐蝕

低溫下依舊能保持良好的柔性

能承受中等的機械應力

適用于拖鏈系統中頻繁連續彎曲1000萬次

技術參數：

工作電壓：300/500V   450/750V   600/1000V

測試電纜：2000V      2500V      3500V

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

彎曲半徑： 固定安裝 4 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為7.5 X D（電纜外徑）

當行程≥10米時，彎曲半徑為10 X D（電纜外徑）

移動特性：敷設行程：100米，加速度50米/秒2，移動速度≤8米/秒

彎曲壽命：30次/分鐘，>1000萬次

工作溫度：固定安裝 -50～+80℃

移動安裝 -40～+80℃

外護套抗油性：符合IEC60811-2-1

規格范圍：
