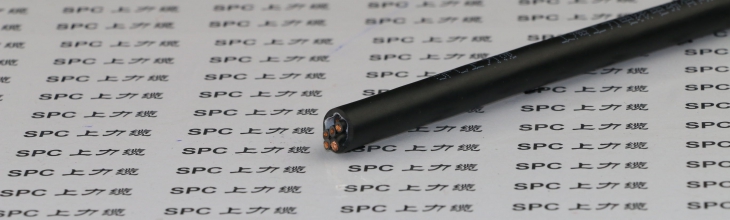

電動機拖鏈電纜符合西門子標準 SPCSERVO-SIEMENS-CHAIN-9YCP

SPCSERVO-SIEMENS-CHAIN-9YCP電動機拖鏈電纜

電纜名稱：

SPCSERVO-SIEMENS-CHAIN-9YCP電動機拖鏈電纜符合西門子標準  電動機用拖鏈電纜  伺服專用電纜符合西門子標準  伺服電機專用電纜符合西門子標準     德標伺服電機用拖鏈電纜

動力拖鏈或移動機械部件

變頻器和電機之間的連接電纜

自動化工程中的動力驅動系統

造紙工業、化工工業、重工業、安裝工程、工業自動化、機電成套設備、機床、物流傳輸系統、生產線等

需要抗電磁干擾的環境

適合干燥或潮濕的室內移動安裝

室外露天安裝，必須做好防紫外線防護

電動機拖鏈電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊PP混合料

芯線：芯線絞合成纜，芯線顏色符合VDE 0293

彩色或編碼芯線、帶黃綠雙色線

SPCSERVO-SIEMENS-CHAIN-JZ-9YCP黑色芯線、白色數字編碼、帶黃綠雙色線

SPCSERVO-SIEMENS-CHAIN-JB-9YCP彩色芯線、帶黃綠雙色線

屏蔽：鍍錫銅線編織（可加引流線），編織密度≥80%

護套：特殊PUR混合料

護套顏色：橙色，可根據客戶需要定選用各種顏色

拖鏈電纜特性：

電纜的長期工作溫度應不超過70℃

抗撕裂、耐油、耐磨、耐寒、耐腐蝕、耐化學腐蝕

低溫下依舊能保持良好的柔性

能承受中等的機械應力

具有較強的抗電磁干擾能力

適用于拖鏈系統中頻繁連續彎曲800萬次

技術參數：

工作電壓：600/1000V

測試電纜：3500V

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

彎曲半徑： 固定安裝 6 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為10 X D（電纜外徑）

當行程≥10米時，彎曲半徑為12 X D（電纜外徑）

移動特性：敷設行程：100米，加速度50米/秒2，移動速度≤5米/秒

彎曲壽命：30次/分鐘，>800萬次

工作溫度：固定安裝 - 40 ~ +80℃

移動安裝 - 30 ~ +70℃

外護套抗油性：符合IEC60811-2-1

規格范圍：
