伺服電機用拖鏈電纜符合力士樂標準 SPCSERVO-INDRAMAT-CHAIN-12YCP-TPC

SPCSERVO-INDRAMAT-CHAIN-12YCP-TPC伺服電機用拖鏈電纜符合力士樂標準  伺服電機用屏蔽拖鏈電纜

電纜名稱：

SPCSERVO-INDRAMAT-CHAIN-9YCP-TPC伺服電機用拖鏈電纜符合力樂士標準  伺服電機用屏蔽拖鏈電纜  伺服電機軟電纜  變頻用拖鏈電纜  抗信號干擾動力電纜  伺服專用動力拖鏈電纜  柔性伺服拖鏈電纜  高柔性伺服拖鏈電纜  高柔性伺服電纜  伺服電纜  伺服控制電纜  伺服控制器電纜  伺服電機電纜  伺服變頻連接電纜  伺服專用電纜  伺服電機專用電纜  柔性伺服專用電纜  高柔性伺服電機專用電纜  變頻電機連接電纜  變頻電機動力電纜  變頻電機連接屏蔽電纜  德標電機專用電纜  歐標伺服電機電纜  歐標伺服電機用拖鏈電纜  德標伺服電機電纜  美標伺服電纜  美標伺服電機電纜  美標伺服軟電纜  聚氨酯電纜  聚氨酯拖鏈電纜  聚氨酯護套伺服拖鏈電纜  聚氨酯護套拖鏈電纜  PUR伺服電纜

電纜應用：

動力拖鏈或移動機械部件

伺服控制器和電機之間的連接電纜

自動化工程中的動力驅動系統

造紙工業、化工工業、重工業、安裝工程、工業自動化、機電成套設備、機床、物流傳輸系統、生產線等

需要抗電磁干擾的環境

適合干燥或潮濕的室內移動安裝

室外露天安裝，必須做好防紫外線防護

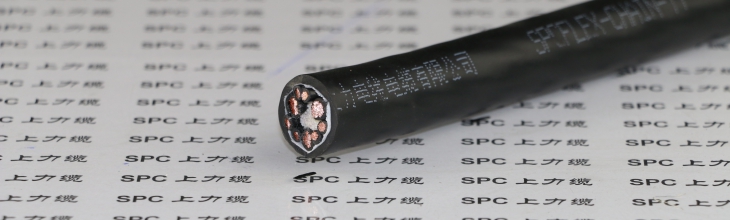

電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊TPE混合料

芯線：彩色或編碼芯線、帶黃綠雙色線，芯線顏色符合VDE 0293

SPCSERVO-INDRAMAT-CHAIN-JZ-9YCP-TPC黑色芯線、白色數字編碼、帶黃綠雙色線

SPCSERVO-INDRAMAT-CHAIN-JB-9YCP-TPC彩色芯線、帶黃綠雙色線

控制線對屏蔽：鋁箔繞包+鍍錫銅線編織，編織密度≥80%

絞合：動力芯線與控制線對整體絞合成纜

屏蔽：鍍錫銅線編織，編織密度≥80%

護套：特殊PUR混合料

護套顏色：橙色，可根據客戶需要定選用各種顏色

電纜特性：

電纜的長期工作溫度應不超過70℃

耐油、耐寒、耐磨、無鹵

低電容設計，允許變頻器和發動機之間長距離的電纜連接

能承受中等的機械應力

具有較強的抗電磁干擾能力

適用于拖鏈系統中頻繁連續彎曲800萬次

電纜技術參數：

工作電壓：600/1000V（動力芯線）；  250V（控制線對）

測試電壓： 3500V（動力芯線）；    1200V（控制線對）

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

最小彎曲半徑： 固定安裝 4 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為7.5 X D（電纜外徑）

當行程≥10米時，彎曲半徑為10 X D（電纜外徑）

移動特性：敷設行程：100米，加速度50米/秒2，移動速度≤5米/秒

彎曲壽命：30次/分鐘，>800萬次

工作溫度：固定安裝 -50 ~ +80℃

移動安裝 -30 ~ +70℃

外護套抗油性：符合IEC60811-2-1

規格范圍：
