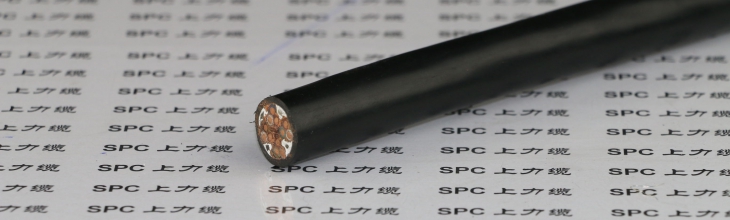

低電容柔性數據電纜對絞雙屏蔽型 SPCDATA-PVC-Li2YCY-PiMF

SPCDATA-PVC-Li2YCY-PiMF低電容柔性數據電纜對絞雙屏蔽型  高精度對絞屏蔽型柔性數據電纜

電纜名稱：

SPCDATA-PVC-Li2YCY-PiMF低電容柔性數據電纜對絞雙屏蔽型  高精度對絞屏蔽型柔性數據電纜  Li2YCY-PiMF柔性數據電纜  柔性信號電纜  Li2YCY-PiMF柔性數據傳輸電纜  信號傳輸電  Li2YCY-PiMF德標數據電纜  Li2YCY-PiMF數據電纜  Li2YCY-PiMF歐標柔性數據電纜  PVC柔性數據傳輸電纜  RS485串口線  RS485信號線  RS485信號傳輸電纜

電纜應用：

計算機系統、電子設備、電子控制設備、辦公機械、天平、工業電子系統等數據和信號傳輸

滿足客戶對于近端串音衰減和抗電子干擾性能越發嚴格的要求

適用于頻率、電壓或感應信號發生變化時的傳輸

適合干燥或潮濕的室內固定安裝；室外露天安裝，必須做好防紫外線防護

電纜結構：

導體：多股束絞細絲導體，符合VDE 0295及IEC 60288第2類或第5類導體

絕緣：特殊PE混合料

芯線：芯線組絞合成纜，芯線顏色符合DIN 47100 色標，無重復顏色

     每個芯線組采用不同對絞節距

芯線組屏蔽：引流線+鋁箔麥拉

總屏蔽：裸銅線編織，編織密度≥80%

護套：特殊PVC混合料

護套顏色：灰色，可根據客戶需要定選用各種顏色

電纜特性：

電纜的長期工作溫度應不超過70℃

低電容、低耦合電阻、耐潮濕

對絞（TP）結構可使電路去耦（串音效果）

能承受中等的機械應力

具有超強的抗電磁干擾能力

阻燃性：阻燃自熄符合IEC 60332-1-2

電纜技術參數：

工作電壓：250V

測試電壓：1000V

導體電阻20℃ ：根據VDE 0295及IEC 60228第2類或第5類導體

絕緣電阻：≥ 20 MΩ/km （20℃）

互電容：800 Hz 時：

0.22 mm2：最大 70 nF/km

0.34 mm2：最大 70 nF/km

0.5 mm2：最大 75 nF/km

1.0 mm2：最大 85 nF/km

電感：約 0.4 mH/km

最小彎曲半徑： 固定安裝 10 X D（電纜外徑）

              偶爾移動 20 X D（電纜外徑）

工作溫度：固定安裝 -30 ~ +70℃

         偶爾移動 - 5 ~ +70℃

規格范圍：
