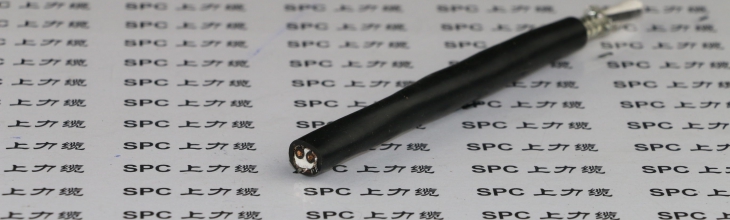

靜態雙層鋁箔屏蔽數據傳輸電纜 SPCDATA-PVC-RD-Y(ST)Y

SPCDATA-PVC-RD-Y(ST)Y靜態雙層鋁箔屏蔽數據傳輸電纜  雙層鋁箔屏蔽靜態數據電纜

電纜名稱：

SPCDATA-PVC-RD-Y(ST)Y靜態雙層鋁箔屏蔽數據傳輸電纜 雙層鋁箔屏蔽靜態數據電纜  ST數據電纜  ST歐標柔性數據電纜  數據傳輸電纜  ST歐標數據電纜  ST信號電纜  RD-Y(ST)Y信號傳輸電纜  RD-Y(ST)Y數據傳輸電纜  RD-Y(ST)Y數據電纜  RS422串口線  RS422數據傳輸電纜  PVC數據傳輸電纜  PVC柔性數據傳輸電纜  RS485串口線  RS485信號線  RS485信號傳輸電纜  鋁箔屏蔽電纜  鋁箔麥拉電纜  鋁箔信號電纜  鋁箔屏蔽信號電纜  鋁箔屏蔽數據傳輸電纜  抗高頻信號干擾電纜  數據線

電纜應用：

電站、化工廠、水利工程、污水處理廠、鋼鐵廠等工業設備的控制機房中

適用于頻率高達 10 kHz 的模擬和數字信號的傳輸

適合干燥或潮濕的室內固定安裝，也可用于有限移動的使用場合

室外露天安裝，必須做好防紫外線防護

電纜結構：

導體：7股鍍錫銅絲絞合導體，符合VDE 0295及IEC 60288第2類

絕緣：特殊PVC混合料

芯線：芯線絞合成對，芯線顏色符合DIN 47100 色標，無重復顏色

每個芯線組采用不同對絞節距

4對絞合成束，線束層絞

分屏蔽：鋁箔麥拉繞包

總屏蔽：引流線+鋁箔麥拉繞包

護套：特殊PVC混合料

護套顏色：黑色或藍色，可根據客戶需要定選用各種顏色

電纜特性：

電纜的長期工作溫度應不超過70℃

能承受中等的機械應力

具有較強的抗電磁干擾能力

阻燃性：阻燃自熄符合IEC 60332-1-2

電纜技術參數：

工作電壓：250V

測試電壓：1000V

導體電阻20℃ ：根據VDE 0295及IEC 60228第2類

絕緣電阻：≥ 5 MΩ/km （20℃）

互電容：最大 120 nF/km

電感：約 0.65 mH/km

特性阻抗：1 kHz 時：約 370 Ohm

10 kHz 時約 130 Ohm

最小彎曲半徑： 固定安裝 7.5 X D（電纜外徑）

偶爾移動 15 X D（電纜外徑）

工作溫度：固定安裝 -30 ~ +50℃

偶爾移動 - 5 ~ +70℃

規格范圍：
